Page 58 - Дисертація ГРЕДІЛЬ_ФМІ
P. 58
58

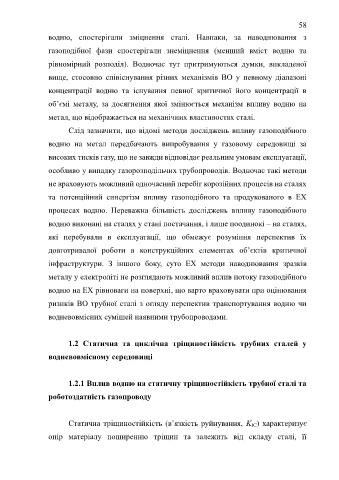

водню, спостерігали зміцнення сталі. Навпаки, за наводнювання з
газоподібної фази спостерігали знеміцнення (менший вміст водню та
рівномірний розподіл). Водночас тут притримуються думки, викладеної
вище, стосовно співіснування різних механізмів ВО у певному діапазоні
концентрації водню та існування певної критичної його концентрації в
об’ємі металу, за досягнення якої змінюється механізм впливу водню на
метал, що відображається на механічних властивостях сталі.
Слід зазначити, що відомі методи досліджень впливу газоподібного
водню на метал передбачають випробування у газовому середовищі за
високих тисків газу, що не завжди відповідає реальним умовам експлуатації,
особливо у випадку газорозподільчих трубопроводів. Водночас такі методи
не враховують можливий одночасний перебіг корозійних процесів на сталях
та потенційний синергізм впливу газоподібного та продукованого в ЕХ
процесах водню. Переважна більшість досліджень впливу газоподібного
водню виконані на сталях у стані постачання, і лише поодинокі – на сталях,
які перебували в експлуатації, що обмежує розуміння перспектив їх
довготривалої роботи в конструкційних елементах об’єктів критичної
інфраструктури. З іншого боку, суто ЕХ методи наводнювання зразків
металу у електроліті не розглядають можливий вплив потоку газоподібного
водню на ЕХ рівноваги на поверхні, що варто враховувати при оцінювання
ризиків ВО трубної сталі з огляду перспектив транспортування водню чи
водневовмісних сумішей наявними трубопроводами.
1.2 Статична та циклічна тріщиностійкість трубних сталей у
водневовмісному середовищі
1.2.1 Вплив водню на статичну тріщиностійкість трубної сталі та
роботоздатність газопроводу
Статична тріщиностійкість (в’язкість руйнування, K IC) характеризує
опір матеріалу поширенню тріщин та залежить від складу сталі, її
