Page 53 - Дисертація ГРЕДІЛЬ_ФМІ

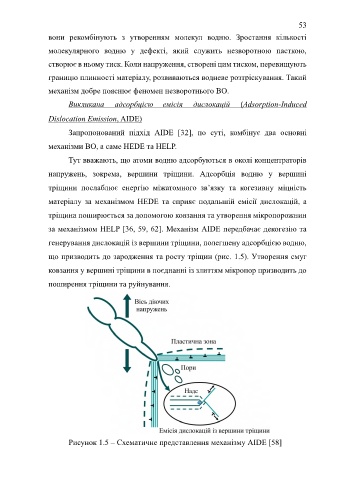

53
вони рекомбінують з утворенням молекул водню. Зростання кількості

молекулярного водню у дефекті, який служить незворотною пасткою,

створює в ньому тиск. Коли напруження, створені цим тиском, перевищують

границю плинності матеріалу, розвиваються водневе розтріскування. Такий

механізм добре пояснює феномен незворотнього ВО.

Викликана адсорбцією емісія дислокацій (Adsorption-Induced

Dislocation Emission, AIDE)

Запропонований підхід AIDE [32], по суті, комбінує два основні

механізми ВО, а саме HEDE та HELP.
Тут вважають, що атоми водню адсорбуються в околі концентраторів

напружень, зокрема, вершини тріщини. Адсорбція водню у вершині

тріщини послаблює енергію міжатомного зв’язку та когезивну міцність

матеріалу за механізмом HEDE та сприяє подальшій емісії дислокацій, а

тріщина поширюється за допомогою ковзання та утворення мікропорожнин

за механізмом HELP [36, 59, 62]. Механізм AIDE передбачає декогезію та

генерування дислокацій із вершини тріщини, полегшену адсорбцією водню,

що призводить до зародження та росту тріщин (рис. 1.5). Утворення смуг

ковзання у вершині тріщини в поєднанні із злиттям мікропор призводить до

поширення тріщини та руйнування.

Рисунок 1.5 – Схематичне представлення механізму AIDE [58]
