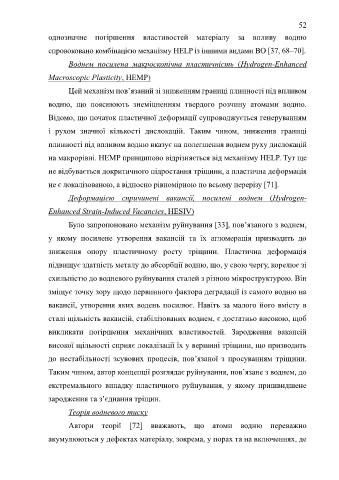

Page 52 - Дисертація ГРЕДІЛЬ_ФМІ

52
однозначне погіршення властивостей матеріалу за впливу водню

спровоковано комбінацією механізму HELP із іншими видами ВО [37, 68–70].

Воднем посилена макроскопічна пластичність (Hydrogen-Enhanced

Macroscopic Plasticity, HEMP)

Цей механізм пов’язаний зі зниженням границі плинності під впливом

водню, що пояснюють знеміцненням твердого розчину атомами водню.

Відомо, що початок пластичної деформації супроводжується генеруванням

і рухом значної кількості дислокацій. Таким чином, зниження границі

плинності під впливом водню вказує на полегшення воднем руху дислокацій

на макрорівні. HEMP принципово відрізняється від механізму HELP. Тут ще
не відбувається докритичного підростання тріщини, а пластична деформація

не є локалізованою, а відносно рівномірною по всьому перерізу [71].
Деформацією спричинені вакансії, посилені воднем (Hydrogen-

Enhanced Strain-Induced Vacancies, HESIV)
Було запропоновано механізм руйнування [33], пов’язаного з воднем,

у якому посилене утворення вакансій та їх агломерація призводить до

зниження опору пластичному росту тріщини. Пластична деформація

підвищує здатність металу до абсорбції водню, що, у свою чергу, корелює зі

схильністю до водневого руйнування сталей з різною мікроструктурою. Він

зміщує точку зору щодо первинного фактора деградації із самого водню на

вакансії, утворення яких водень посилює. Навіть за малого його вмісту в

сталі щільність вакансій, стабілізованих воднем, є достатньо високою, щоб

викликати погіршення механічних властивостей. Зародження вакансій

високої щільності сприяє локалізації їх у вершині тріщини, що призводить

до нестабільності зсувових процесів, пов’язаної з просуванням тріщини.
Таким чином, автор концепції розглядає руйнування, пов’язане з воднем, до

екстремального випадку пластичного руйнування, у якому пришвидшене

зародження та з’єднання тріщин.

Теорія водневого тиску
Автори теорії [72] вважають, що атоми водню переважно

акумулюються у дефектах матеріалу, зокрема, у порах та на включеннях, де
