Page 62 - Дисертація ГРЕДІЛЬ_ФМІ

62

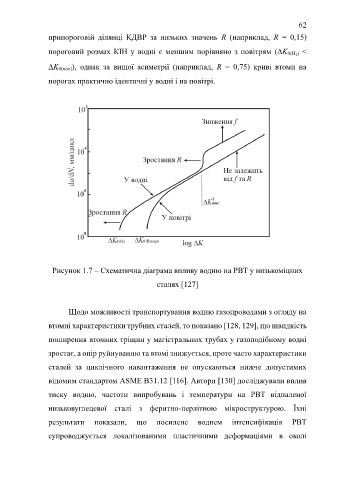

припороговій ділянці КДВР за низьких значень R (наприклад, R = 0,15)

пороговий розмах КІН у водні є меншим порівняно з повітрям (K 0(H 2 ) <

K 0(пов)), однак за вищої асиметрії (наприклад, R = 0,75) криві втоми на

порогах практично ідентичні у водні і на повітрі.

Рисунок 1.7 – Схематична діаграма впливу водню на РВТ у низькоміцних

сталях [127]

Щодо можливості транспортування водню газопроводами з огляду на

втомні характеристики трубних сталей, то показано [128, 129], що швидкість

поширення втомних тріщин у магістральних трубах у газоподібному водні

зростає, а опір руйнуванню та втомі знижується, проте часто характеристики

сталей за циклічного навантаження не опускаються нижче допустимих
відомим стандартом ASME B31.12 [116]. Автори [130] досліджували вплив

тиску водню, частоти випробувань і температури на РВТ відпаленої
низьковуглецевої сталі з феритно-перлітною мікроструктурою. Їхні

результати показали, що посилене воднем інтенсифікація РВТ
супроводжується локалізованими пластичними деформаціями в околі
