306
середовища, та в центрі перерізу прутка – через сприятливі умови для

нормального відриву за одновісного розтягу. Вже на макрозломах цих

зразків видно, що після трьох етапів ХВ у центральній частині зломів зразків

виділяється зона, яка скоріше відповідає в’язкому рельєфу, ніж крихкому,

властивому сталі у вихідному стані (рис. 7.17, нижній ряд). На пізніших

етапах ХВ ця зона звужується, проте видовжується в напрямі поширення

руйнування і віддаляється від осередку його зародження, зумовленого

впливом середовища (рис. 7.23а).

а б

в г

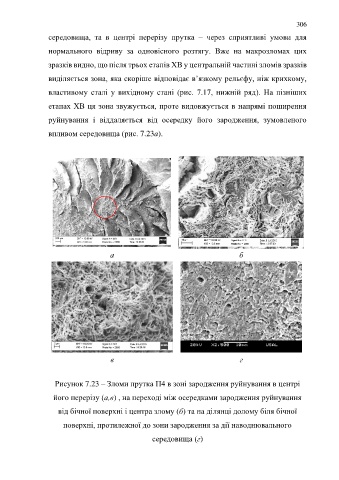

Рисунок 7.23 – Зломи прутка П4 в зоні зародження руйнування в центрі

його перерізу (а,в) , на переході між осередками зародження руйнування

від бічної поверхні і центра злому (б) та на ділянці долому біля бічної

поверхні, протилежної до зони зародження за дії наводнювального

середовища (г)
