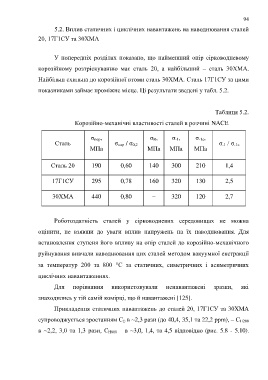

Page 95 - 2

94

5.2. Вплив статичних і циклічних навантажень на наводнювання сталей

20, 17Г1СУ та 30ХМА

У попередніх розділах показано, що найменший опір сірководневому

корозійному розтріскуванню має сталь 20, а найбільший – сталь 30ХМА.

Найбільш схильна до корозійної втоми сталь 30ХМА. Сталь 17Г1СУ за цими

показниками займає проміжне місце. Ці результати зведені у табл. 5.2.

Таблиця 5.2.

Корозійно-механічні властивості сталей в розчині NACE

σ пор, σ R, σ -1, σ -1с,
Сталь σ пор / σ 0,2 σ -1 / σ -1с
МПа МПа МПа МПа

Сталь 20 190 0,60 140 300 210 1,4

17Г1СУ 295 0,78 160 320 130 2,5

30ХМА 440 0,80 – 320 120 2,7

Роботоздатність сталей у сірководневих середовищах не можна

оцінити, не взявши до уваги вплив напружень на їх наводнювання. Для

встановлення ступеня його впливу на опір сталей до корозійно-механічного

руйнування вивчали наводнювання цих сталей методом вакуумної екстракції

за температур 200 та 800 С за статичних, симетричних і асиметричних

циклічних навантаженнях.

Для порівняння використовували ненавантажені зразки, які

знаходились у тій самій комірці, що й навантажені [125].
Прикладення статичних навантажень до сталей 20, 17Г1СУ та 30ХМА

супроводжується зростанням С Σ в ~2,3 рази (до 40,4, 35,1 та 22,2 ppm), – С Н200
в ~2,2, 3,0 та 1,3 рази, С Н800 – в ~3,0, 1,4, та 4,5 відповідно (рис. 5.8 - 5.10).
