Page 97 - 2

96

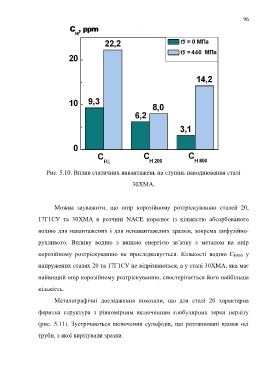

Рис. 5.10. Вплив статичних навантажень на ступінь наводнювання сталі

30ХМА.

Можна зауважити, що опір корозійному розтріскуванню сталей 20,

17Г1СУ та 30ХМА в розчині NACE корелює із кількістю абсорбованого

водню для навантажених і для ненавантажених зразків, зокрема дифузійно-

рухливого. Впливу водню з вищою енергією зв’язку з металом на опір

корозійному розтріскуванню не прослідковується. Кількості водню С Н800 у

напружених сталях 20 та 17Г1СУ не відрізняються, а у сталі 30ХМА, яка має

найвищий опір корозійному розтріскуванню, спостерігається його найбільша

кількість.

Металографічні дослідження показали, що для сталі 20 характерна

феритна структура з рівномірним включенням глобулярних зерен перліту

(рис. 5.11). Зустрічаються включення сульфідів, що розташовані вдовж осі

труби, з якої вирізували зразки.
