Page 94 - 2

93

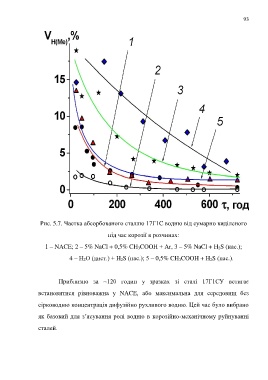

Рис. 5.7. Частка абсорбованого сталлю 17Г1С водню від сумарно виділеного

під час корозії в розчинах:

1 – NACE; 2 – 5% NaCl + 0,5% CH 3COOH + Аr, 3 – 5% NaCl + H 2S (нас.);

4 – Н 2О (дист.) + H 2S (нас.); 5 – 0,5% CH 3COOH + H 2S (нас.).

Приблизно за ~120 годин у зразках зі сталі 17Г1СУ встигає

встановитися рівноважна у NACE, або максимальна для середовищ без

сірководню концентрація дифузійно рухливого водню. Цей час було вибрано

як базовий для з’ясування ролі водню в корозійно-механічному руйнуванні

сталей.
