За амплітуди навантажень а = 0,2 0,2 С HΣ для сталі 20 зростає в ~2,0
рази, для 17Г1СУ – в ~2,3; С Н200 – в ~2,2 та 2,6 рази, С Н800 – в ~1,6 рази для
обох. Для сталі 30ХМА, яка найчутливіша до таких навантажень, на
противагу іншим дослідженим сталям наводнювання збільшується в ~4 рази і
реалізується в основному за рахунок фракції С Н800. За асиметричних
циклічних навантажень сумарна концентрація водню в ній більша, ніж за
статичних. Збільшення С Н800 майже в 7 разів свідчить, що це може бути
переважаючим фактором, який впливає на її руйнування за таких
навантажень.

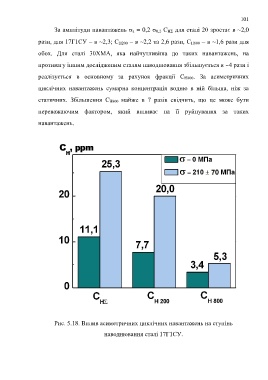

Рис. 5.18. Вплив асиметричних циклічних навантажень на ступінь
наводнювання сталі 17Г1СУ.
