Page 105 - 2
P. 105
104
При досягненні ділянок сталі із розшаруваннями вони зупиняються,
що сприяє їх розгалуженню. Тобто характер впливу водневого та
корозійного чинників порівняно зі статичними навантаженнями практично
не змінився.
Як і в попередньому випадку, корозійних пошкоджень на поверхні
зразків сталі 30ХМА після випробувань за асиметричних циклічних
навантажень в розчині NACE не спостерігається, корозія рівномірна (рис.
5.22). Її руйнування, як і для сталі 20, протікає, переважно, внаслідок
водневого окрихчення.

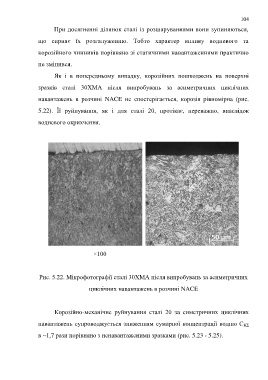

×100
Рис. 5.22. Мікрофотографії сталі 30ХМА після випробувань за асиметричних
циклічних навантажень в розчині NACE
Корозійно-механічне руйнування сталі 20 за симетричних циклічних
навантажень супроводжується зниженням сумарної концентрації водню С НΣ
в ~1,7 рази порівняно з ненавантаженими зразками (рис. 5.23 - 5.25).
