106

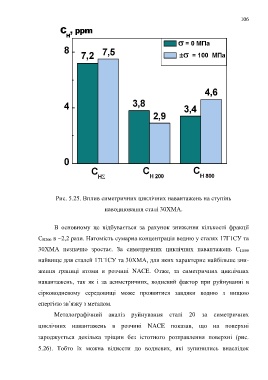

Рис. 5.25. Вплив симетричних циклічних навантажень на ступінь
наводнювання сталі 30ХМА.
В основному це відбувається за рахунок зниження кількості фракції
С Н200 в ~2,2 рази. Натомість сумарна концентрація водню у сталях 17Г1СУ та
30ХМА незначно зростає. За симетричних циклічних навантажень С Н800
найвище для сталей 17Г1СУ та 30ХМА, для яких характерне найбільше зни-
ження границі втоми в розчині NACE. Отже, за симетричних циклічних
навантажень, так як і за асиметричних, водневий фактор при руйнуванні в
сірководневому середовищі може проявитися завдяки водню з вищою
енергією зв’язку з металом.
Металографічний аналіз руйнування сталі 20 за симетричних
циклічних навантажень в розчині NACE показав, що на поверхні
зароджується декілька тріщин без істотного розтравлення поверхні (рис.
5.26). Тобто їх можна віднести до водневих, які зупинились внаслідок
