107
корозійного розтравлювання їх вершин. Розшарування металу всередині не
спостерігається. Це може бути пов’язане з особливостями такого
навантаження (чистий згин з обертанням): найбільш напруженими є
поверхневі шари металу. Вони підлягають почерговому розтягу і стиску, а
середина зразка по осі не деформується.
×500

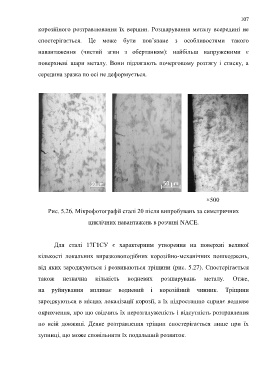

Рис. 5.26. Мікрофотографії сталі 20 після випробувань за симетричних
циклічних навантажень в розчині NACE.
Для сталі 17Г1СУ є характерним утворення на поверхні великої
кількості локальних виразковоподібних корозійно-механічних пошкоджень,
від яких зароджуються і розвиваються тріщини (рис. 5.27). Спостерігається
також незначна кількість водневих розшарувань металу. Отже,
на руйнування впливає водневий і корозійний чинник. Тріщини
зароджуються в місцях локалізації корозії, а їх підростанню сприяє водневе
окрихчення, про що свідчить їх нерозгалуженість і відсутність розтравлення
по всій довжині. Деяке розтравлення тріщин спостерігається лише при їх
зупинці, що може сповільнити їх подальший розвиток.
