Page 112 - 2
P. 112

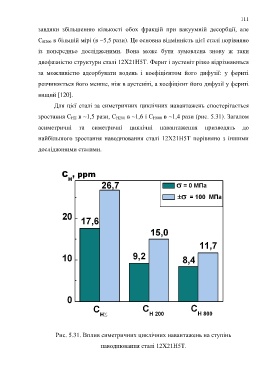

111
завдяки збільшенню кількості обох фракцій при вакуумній десорбції, але
С Н200 в більшій мірі (в ~5,5 рази). Це основна відмінність цієї сталі порівняно
із попередньо дослідженими. Вона може бути зумовлена знову ж таки
двофазністю структури сталі 12Х21Н5Т. Ферит і аустеніт різко відрізняються
за можливістю адсорбувати водень і коефіцієнтом його дифузії: у фериті
розчиняється його менше, ніж в аустеніті, а коефіцієнт його дифузії у фериті
вищий [120].
Для цієї сталі за симетричних циклічних навантажень спостерігається
зростання С НΣ в ~1,5 рази, С Н200 в ~1,6 і С Н800 в ~1,4 рази (рис. 5.31). Загалом
асиметричні та симетричні циклічні навантаження призводять до
найбільшого зростання наводнювання сталі 12Х21Н5Т порівняно з іншими
дослідженими сталями.
Рис. 5.31. Вплив симетричних циклічних навантажень на ступінь
наводнювання сталі 12Х21Н5Т.
