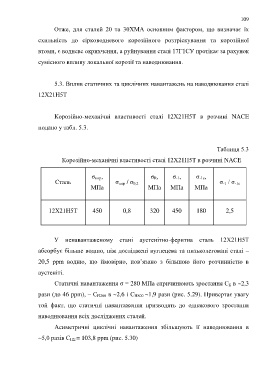

Page 110 - 2

109

Отже, для сталей 20 та 30ХМА основним фактором, що визначає їх

схильність до сірководневого корозійного розтріскування та корозійної

втоми, є водневе окрихчення, а руйнування сталі 17Г1СУ протікає за рахунок

сумісного впливу локальної корозії та наводнювання.

5.3. Вплив статичних та циклічних навантажень на наводнювання сталі

12Х21Н5Т

Корозійно-механічні властивості сталі 12Х21Н5Т в розчині NACE

подано у табл. 5.3.

Таблиця 5.3

Корозійно-механічні властивості сталі 12Х21Н5Т в розчині NACE

σ пор, σ R, σ -1, σ -1с,
Сталь σ пор / σ 0,2 σ -1 / σ -1с
МПа МПа МПа МПа

12Х21Н5Т 450 0,8 320 450 180 2,5

У ненавантаженому стані аустенітно-феритна сталь 12Х21Н5Т

абсорбує більше водню, ніж досліджені вуглецева та низьколеговані сталі –

20,5 ppm водню, що ймовірно, пов’язано з більшою його розчинністю в
аустеніті.

Статичні навантаження σ = 280 МПа спричинюють зростання С Σ в ~2,3
рази (до 46 ppm), – С Н200 в ~2,6 і С Н800 ~1,9 рази (рис. 5.29). Привертає увагу

той факт, що статичні навантаження призводять до однакового зростання
наводнювання всіх досліджених сталей.

Асиметричні циклічні навантаження збільшують її наводнювання в

~5,0 разів С НΣ = 103,8 ppm (рис. 5.30)
