Page 113 - 2

112

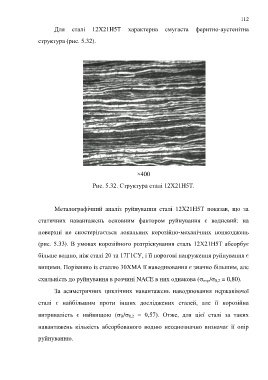

Для сталі 12Х21Н5Т характерна смугаста феритно-аустенітна

структура (рис. 5.32).

×400

Рис. 5.32. Структура сталі 12Х21Н5Т.

Металографічний аналіз руйнування сталі 12Х21Н5Т показав, що за

статичних навантажень основним фактором руйнування є водневий: на

поверхні не спостерігається локальних корозійно-механічних пошкоджень

(рис. 5.33). В умовах корозійного розтріскування сталь 12Х21Н5Т абсорбує

більше водню, ніж сталі 20 та 17Г1СУ, і її порогові напруження руйнування є

вищими. Порівняно із сталлю 30ХМА її наводнювання є значно більшим, але

схильність до руйнування в розчині NACE в них однакова ( пор/ 0,2 = 0,80).

За асиметричних циклічних навантажень наводнювання нержавіючої

сталі є найбільшим проти інших досліджених сталей, але її корозійна

витривалість є найвищою ( R/ 0,2 = 0,57). Отже, для цієї сталі за таких

навантажень кількість абсорбованого водню неоднозначно визначає її опір

руйнуванню.
