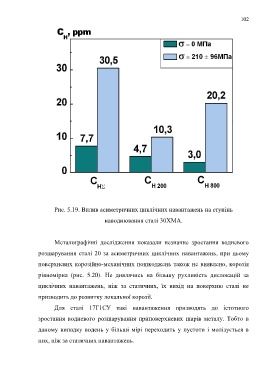

Page 103 - 2
P. 103
102
Рис. 5.19. Вплив асиметричних циклічних навантажень на ступінь
наводнювання сталі 30ХМА.
Металографічні дослідження показали незначне зростання водневого
розшарування сталі 20 за асиметричних циклічних навантажень, при цьому
поверхневих корозійно-механічних пошкоджень також не виявлено, корозія
рівномірна (рис. 5.20). Не дивлячись на більшу рухливість дислокацій за
циклічних навантажень, ніж за статичних, їх вихід на поверхню сталі не
призводить до розвитку локальної корозії.
Для сталі 17Г1СУ такі навантаження призводять до істотного
зростання водневого розшарування приповерхневих шарів металу. Тобто в
даному випадку водень у більші мірі переходить у пустоти і молізується в
них, ніж за статичних навантажень.
