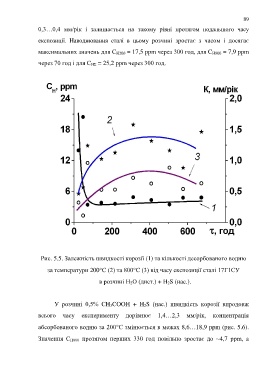

Page 90 - 2

89

0,3…0,4 мм/рік і залишається на такому рівні протягом подальшого часу

експозиції. Наводнювання сталі в цьому розчині зростає з часом і досягає

максимальних значень для C H200 = 17,5 ppm через 300 год, для C H800 = 7,9 ppm

через 70 год і для С НΣ = 25,2 ppm через 300 год.

Рис. 5.5. Залежність швидкості корозії (1) та кількості десорбованого водню

за температури 200С (2) та 800С (3) від часу експозиції сталі 17Г1СУ

в розчині Н 2О (дист.) + Н 2S (нас.).

У розчині 0,5% CH 3COOH + H 2S (нас.) швидкість корозії впродовж

всього часу експерименту дорівнює 1,4…2,3 мм/рік, концентрація

абсорбованого водню за 200С змінюється в межах 8,6…18,9 ppm (рис. 5.6).

Значення С Н800 протягом перших 330 год повільно зростає до ~4,7 ppm, а
