Page 103 - Дисертація_Борух
P. 103
103
(а) та орієнтованого в магнітному полі (b) порошків: 1 – ν = 200 rpm, τ = 6 h;
2 – ν = 200 rpm, τ = 12 h.
Дослідження морфології порошків, отриманих помелом насиченого
воднем сплаву в олеїновій кислоті, підтвердили формування
високодисперсного порошку, частинки якого механічно не сплавляються
(рис. 3.31). Разом з тим, дисперсність порошків, отриманих помелом литого
сплаву у водні і його гідриду в олеїновій кислоті відрізняється. Так, за
даними СЕМ, в результаті помелу в олеїновій кислоті за частоти обертання
камери млина 200 rpm впродовж 6 h (рис. 3.31а), в порошку присутня
незначна кількість крупних частинок, розміром до 1 μm. Із зростанням
тривалості помелу дисперсність та однорідність порошку зростають
(рис. 3.31b).

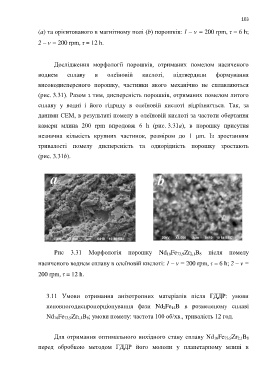

Рис 3.31 Морфологія порошку Nd 16Fe 73,9Zr 2,1B 8 після помелу
насиченого воднем сплаву в олеїновій кислоті: 1 – ν = 200 rpm, τ = 6 h; 2 – ν =
200 rpm, τ = 12 h.
3.11 Умови отримання анізотропних матеріалів після ГДДР: умови
неповногодиспропорціонування фази Nd 2Fe 14B в розмеленому сплаві
Nd 16Fe 73,9Zr 2,1B 8; умови помелу: частота 100 об/хв., тривалість 12 год.
Для отримання оптимального вихідного стану сплаву Nd 16Fe 73,9Zr 2,1B 8
перед обробкою методом ГДДР його мололи у планетарному млині в
