Page 98 - Дисертація_Борух
P. 98
98
а б
в г
д е

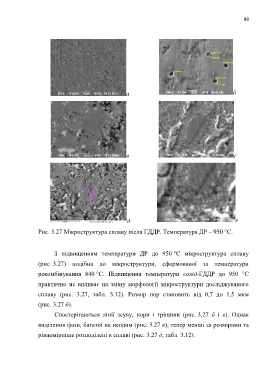

Рис. 3.27 Мікроструктура сплаву після ГДДР. Температура ДР – 950 °С.
З підвищенням температури ДР до 950 °С мікроструктура сплаву
(рис. 3.27) подібна до мікроструктури, сформованої за температури
рекомбінування 840 °С. Підвищення температури солід-ГДДР до 950 °С
практично не впливає на зміну морфології мікроструктури досліджуваного
сплаву (рис. 3.27, табл. 3.12). Розмір пор становить від 0,7 до 1,5 мкм
(рис. 3.27 б).
Спостерігаються лінії зсуву, пори і тріщини (рис. 3.27 б і в). Однак
виділення фази, багатої на неодим (рис. 3.27 в), тепер менші за розмірами та
рівномірніше розподілені в сплаві (рис. 3.27 д, табл. 3.12).
