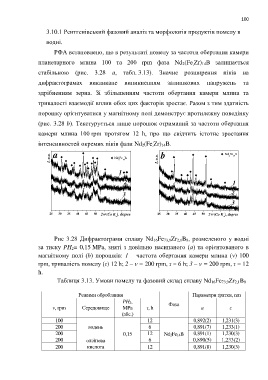

Page 100 - Дисертація_Борух
P. 100
100
3.10.1 Рентгенівський фазовий аналіз та морфологія продуктів помелу в
водні.
РФА встановлено, що в результаті помелу за частоти обертання камери
планетарного млина 100 та 200 rpm фаза Nd 2(Fe ,Zr) 14B залишається
стабільною (рис. 3.28 а, табл. 3.13). Значне розширення піків на
дифрактограмах викликане виникненням залишкових напружень та
здрібненням зерна. Зі збільшенням частоти обертання камери млина та
тривалості взаємодії вплив обох цих факторів зростає. Разом з тим здатність
порошку орієнтуватися у магнітному полі демонструє протилежну поведінку
(рис. 3.28 b). Текстурується лише порошок отриманий за частоти обертання
камери млина 100 rpm протягом 12 h, про що свідчить істотне зростання
інтенсивностей окремих піків фази Nd 2(Fe ,Zr) 14B.
I, a.u. a Nd Fe B I, a.u. b Nd Fe B
2
14
2
14
1
2
1
3 2
3
60 ), degree
55
55
60
25 30 35 40 45 50 2(Co K 65 25 30 35 40 45 50 2(Co K ), degree
65
Рис 3.28 Дифрактограми сплаву Nd 16Fe 73,9Zr 2,1B 8, розмеленого у водні
за тиску PH 2= 0,15 MPa, зняті з довільно насипаного (а) та орієнтованого в
магнітному полі (b) порошків: 1 – частота обертання камери млина (ν) 100
rpm, тривалість помелу (τ) 12 h; 2 – ν = 200 rpm, τ = 6 h; 3 – ν = 200 rpm, τ = 12
h.
Таблиця 3.13. Умови помелу та фазовий склад сплаву Nd 16Fe 73,9Zr 2,1B 8
Режими обробляння Параметри ґратки, nm
PH2, Фаза
ν, rpm Середовище MPa τ, h а с
(абс.)
100 12 0,892(2) 1,231(3)
200 водень 6 0,891(7) 1,233(1)
200 0,15 12 Nd2Fe14B 0,891(1) 1,230(3)
200 олеїнова 6 0,890(5) 1,233(2)
200 кислота 12 0,891(8) 1,230(3)
