Page 101 - Дисертація_Борух

101

Дослідження морфології отриманих порошків методом сканівної електронної

мікроскопії (СЕМ) показали, що помел сплаву Nd 16Fe 73,9Zr 2,1B 8 в водні за

частоти обертання камери планетарного млина 100 rpm протягом 12 h
завершується отриманням порошку із розмірами частинок ≈1…10 μm

(рис. 3.29 a, b). Для отримання дрібнішого порошку частоту підвищили до

200 rpm. Так, середній розмір частинок порошку отриманого помелом за

частоти 200 rpm впродовж 6 h становить від 370 nm до 2 μm (рис. 3.29 c, d), а

збільшення тривалості помелу до 12 h супроводжується підвищенням
дисперсності порошку до 100-350 nm (рис. 3.29 e, f). Разом з тим, за вказаних

умов взаємодії спостерігається агломерація частинок внаслідок їх

механічного сплавляння в результаті тривалої взаємодії. Критичний розмір

домена для фази Nd 2Fe 14B становить 0,3 мкм. Відповідно, після сухого

помелу у водні сплаву Nd 16Fe 73,9Zr 2,1B 8 за частоти обертання камери
планетарного

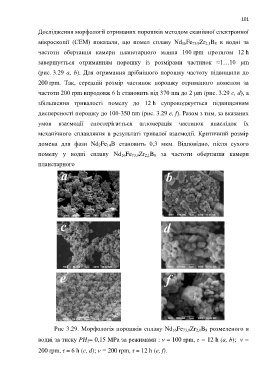

Рис 3.29. Морфологія порошків сплаву Nd 16Fe 73,9Zr 2,1B 8 розмеленого в

водні за тиску PH 2= 0,15 MPa за режимами : ν = 100 rpm, τ = 12 h (а, b); ν =

200 rpm, τ = 6 h (c, d); ν = 200 rpm, τ = 12 h (e, f).
