Page 106 - Дисертація_Борух
P. 106
106
помололи на порошок з розмірами частинок 1-10 мкм. Умови розмелювання:
частота 100 об/хв, тривалість 12 та 6 годин. Порошок сплаву Nd 16Fe 73,9Zr 2,1B 8,
отриманий з частотою 100 об/хв протягом 12 годин спресували ізостатично в
магнітному полі 1 Тл та спекли шляхом ГДДР. Тиск водню 0,04 МПа,
температура 700 °С, ДР – 900°С.
Порошок спікся (Рис.3.36а). Спечений сплав Nd 16Fe 73,9Zr 2,1B 8
складається з Fe (1, 2, 3 на Рис 3.36б), домінує фаза Nd 2(Fe,Zr) 14B (9-12, 14 на
Рис.3.36б). Також виявилиNd-багату фазу (6-8 на Рис.3.36б) та ділянки
близькі за складом до фази Лавеса (Zr,Nd)Fe 2 з вмістом неодиму 1–1,4 % (4, 5
на Рис.3.36б).

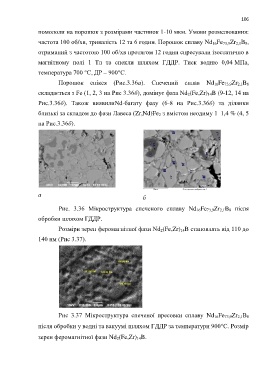

а
б
Рис. 3.36 Мікроструктура спеченого сплаву Nd 16Fe 73,9Zr 2,1B 8 після
обробки шляхом ГДДР.
Розміри зерен феромагнітної фази Nd 2(Fe,Zr) 14B становлять від 110 до
140 нм (Рис 3.37).
Рис 3.37 Мікроструктура спеченої пресовки сплаву Nd 16Fe 73,9Zr 2,1B 8
після обробки у водні та вакуумі шляхом ГДДР за температури 900°С. Розмір
зерен феромагнітної фази Nd 2(Fe,Zr) 14B.
