Page 109 - Дисертація_Борух

109

а Измерение площади б

80

Площадь % 60

40

20

0
0.8% 77.1% 8.9% 0.7% 12.8%
в
г
1 2 3 4 5

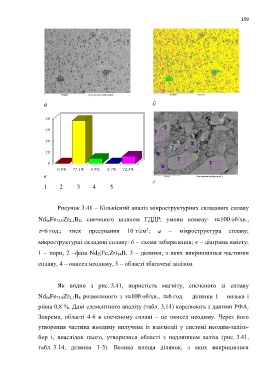

Рисунок 3.41 – Кількісний аналіз мікроструктурних складових сплаву

Nd 16Fe 73,9Zr 2,1B 8, спеченого шляхом ГДДР; умови помелу: =100 об/хв.,

=6 год.; тиск пресування 10 т/см ; а – мікроструктура сплаву;
2
мікроструктурні складові сплаву: б – схема забарвлення; в – діаграма вмісту;

1 – пори, 2 –фаза Nd 2(Fe,Zr) 14B, 3 – ділянки, з яких викришилися частинки

сплаву, 4 – окисел неодиму, 5 – області збагачені залізом.

Як видно з рис. 3.41, пористість магніту, спеченого зі сплаву

Nd 16Fe 73,9Zr 2,1B 8 розмеленого з =100 об/хв., =6 год. – ділянки 1 – низька і

рівна 0,8 %. Дані елементного аналізу (табл. 3.14) корелюють з даними РФА.

Зокрема, області 4-6 в спеченому сплаві – це окисел неодиму. Через його

утворення частина неодиму вилучена із взаємодії у системі неодим-залізо-
бор і, внаслідок цього, утворилися області з надлишком заліза (рис. 3.41,

табл. 3.14, ділянки 1-3). Велика площа ділянок, з яких викришилися
