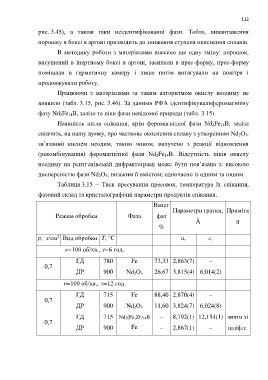

Page 112 - Дисертація_Борух

112

рис. 3.45), а також піки неідентифікованої фази. Тобто, вивантаження

порошку в боксі в аргоні призводить до зниження ступеня окиснення сплавів.

В методику роботи з матеріалами внесено ще одну зміну: порошок,
висушений в інертному боксі в аргоні, засипали в прес-форму, прес-форму

поміщали в герметичну камеру і лише потім витягували на повітря і

продовжували роботу.

Працюючи з матеріалами за таким алгоритмом окислу неодиму не

виявили (табл. 3.15, рис. 3.46). За даними РФА ідентифікувалиферомагнітну
фазу Nd 2Fe 14B, залізо та піки фази невідомої природи (табл. 3.15).

Наявність після спікання, крім феромагнітної фази Nd 2Fe 14B, заліза

свідчить, на нашу думку, про часткове окиснення сплаву з утворенням Nd 2O 3:

зв’язаний киснем неодим, таким чином, вилучено з реакції відновлення

(рекомбінування) феромагнітної фази Nd 2Fe 14B. Відсутність піків окислу
неодиму на рентгенівській дифрактограмі може бути пов’язана з: високою

дисперсністю фази Nd 2O 3; низьким її вмістом; одночасно із одним та іншим

Таблиця 3.15 – Тиск пресування пресовок, температура їх спікання,

фазовий склад та кристалографічні параметри продуктів спікання.

Вміст
Параметри гратки, Примітк
Режим обробки Фаза фаз
Å и
%

р, т/cм Вид обробки T, °C a, c,
2

=100 об/хв., =6 год.
ГД 780 Fe 73,33 2,863(7) –
0,7
ДР 900 Nd 2O 3 26,67 3,815(4) 6,014(2)

=100 об/хв., =12 год.

ГД 715 Fe 88,40 2,870(4) –
0,7
ДР 900 Nd 2O 3 11,60 3,824(7) 6,024(8)

ГД 715 Nd2(Fe,Zr)14B – 8,792(1) 12,154(1) знято зі
0,7
ДР 900 Fe – 2,867(1) – шліф.т.
