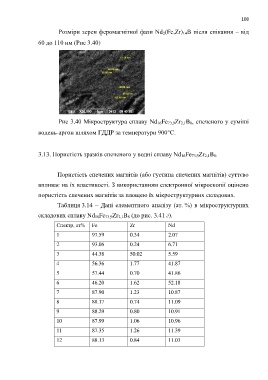

Page 108 - Дисертація_Борух

108

Розміри зерен феромагнітної фази Nd 2(Fe,Zr) 14B після спікання – від

60 до 110 нм (Рис 3.40)

Рис 3.40 Мікроструктура сплаву Nd 16Fe 73,9Zr 2,1B 8, спеченого у суміші

водень-аргон шляхом ГДДР за температури 900°С.

3.13. Пористість зразків спеченого у водні сплаву Nd 16Fe 73,9Zr 2,1B 8.

Пористість спечених магнітів (або густина спечених магнітів) суттєво

впливає на їх властивості. З використанням електронної мікроскопії оцінено

пористість спечених магнітів за площею їх мікроструктурних складових.

Таблиця 3.14 – Дані елементного аналізу (ат. %) в мікроструктурних

складових сплаву Nd 16Fe 73,9Zr 2,1B 8 (до рис. 3.41 г).

Спектр, ат% Fe Zr Nd
1 97.59 0.34 2.07

2 93.06 0.24 6.71

3 44.38 50.02 5.59
4 56.36 1.77 41.87

5 57.44 0.70 41.86
6 46.20 1.62 52.18

7 87.90 1.23 10.87

8 88.17 0.74 11.09
9 88.29 0.80 10.91

10 87.99 1.06 10.96

11 87.35 1.26 11.39
12 88.13 0.84 11.03
