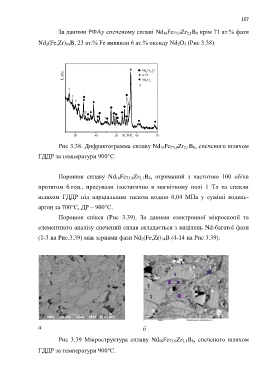

Page 107 - Дисертація_Борух

107

За даними РФАу спеченому сплаві Nd 16Fe 73,9Zr 2,1B 8 крім 71 ат.% фази

Nd 2(Fe,Zr) 14B, 23 ат.% Fe виявили 6 ат.% оксиду Nd 2O 3 (Рис 3.38).

NZ284-8p   Nd Fe B
I, abs.  -Fe 2 14

Nd O
2 3
?
?

? 
?  

 
?   
  
 
? 
 
30 40 50 2FeK 60 70

Рис 3.38. Дифрактограмма сплаву Nd 16Fe 73,9Zr 2,1B 8, спеченого шляхом
ГДДР за температури 900°С.

Порошок сплаву Nd 16Fe 73,9Zr 2,1B 8, отриманий з частотою 100 об/хв

протягом 6 год., пресували ізостатично в магнітному полі 1 Тл та спекли

шляхом ГДДР під парціальним тиском водню 0,04 МПа у суміші водень-
аргон за 700°С, ДР – 900°С.

Порошок спікся (Рис 3.39). За даними електронної мікроскопії та

елементного аналізу спечений сплав складається з виділень Nd-багатої фази

(1-3 на Рис.3.39) між зернами фази Nd 2(Fe,Zr) 14B (4-14 на Рис 3.39).

а б

Рис 3.39 Мікроструктура сплаву Nd 16Fe 73,9Zr 2,1B 8, спеченого шляхом

ГДДР за температури 900°С.
