Page 114 - Дисертація_Борух

114

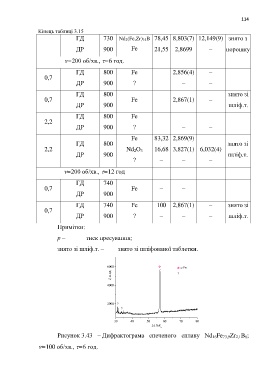

Кінець таблиці 3.15
ГД 730 Nd2(Fe,Zr)14B 78,45 8,803(7) 12,149(9) знято з

ДР 900 Fe 21,55 2,8699 – порошку

=200 об/хв., =6 год.

ГД 800 Fe 2,856(4) –
0,7
ДР 900 ? – –

ГД 800 знято зі
0,7 Fe 2,867(1) –
ДР 900 шліф.т.

ГД 800 Fe – –
2,2
ДР 900 ? – –

Fe 83,32 2,869(9) –
ГД 800 знято зі
2,2 Nd 2O 3 16,68 3,827(1) 6,032(4)
ДР 900 шліф.т.
? – – –

=200 об/хв., =12 год

ГД 740
0,7 Fe – –
ДР 900

ГД 740 Fe 100 2,867(1) – знято зі
0,7
ДР 900 ? – – – шліф.т.

Примітки:

р – тиск пресування;

знято зі шліф.т. – знято зі шліфованої таблетки.

6000   -Fe
I, в.од. ?

4000

2000 ?
?

30 40 50 60 70 80
2FeK

Рисунок 3.43 – Дифрактограма спеченого сплаву Nd 16Fe 73,9Zr 2,1B 8;

=100 об/хв., =6 год.
