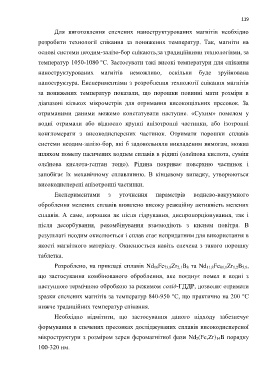

Page 119 - Дисертація_Борух
P. 119
119
Для виготовлення спечених наноструктурованих магнітів необхідно
розробити технології спікання за понижених температур. Так, магніти на
основі системи неодим-залізо-бор спікають,за традиційними технологіями, за
температур 1050-1080 °С. Застосувати такі високі температури для спікання
наноструктурованих магнітів неможливо, оскільки буде зруйнована
наноструктура. Експериментами з розроблення технології спікання магнітів
за понижених температур показали, що порошки повинні мати розміри в
діапазоні кількох мікрометрів для отримання високощільних пресовок. За
отриманими даними можемо констатувати наступне. «Сухим» помелом у
водні отримали або відносно крупні анізотропні частинки, або ізотропні
конгломерати з високодисперсних частинок. Отримати порошки сплавів
системи неодим-залізо-бор, які б задовольняли викладеним вимогам, можна
шляхом помелу насичених воднем сплавів в рідині (олеїнова кислота, суміш
олеїнова кислота-гептан тощо). Рідина покриває поверхню частинок і
запобігає їх механічному сплавлянню. В кінцевому випадку, утворюються
високодисперсні анізотропні частинки.
Експериментами з уточнення параметрів воднево-вакуумного
оброблення мелених сплавів виявлено високу реакційну активність мелених
сплавів. А саме, порошки як після гідрування, диспропорціонування, так і
після десорбування, рекомбінування взаємодіють з киснем повітря. В
результаті неодим окислюється і сплав стає непридатним для використання в
якості магнітного матеріалу. Окиснюється навіть спечена з такого порошку
таблетка.
Розроблено, на прикладі сплавів Nd 16Fe 73,9Zr 2,1B 8 та Nd 11,8Fe 81,1Zr 1,2B 5,9,
що застосування комбінованого оброблення, яке поєднує помел в водні з
наступною термічною обробкою за режимом солід-ГДДР, дозволяє отримати
зразки спечених магнітів за температур 840-950 °С, що практично на 200 °С
нижче традиційних температур спікання.
Необхідно відмітити, що застосування даного підходу забезпечує
формування в спечених пресовках досліджуваних сплавів високодисперсної
мікроструктури з розміром зерен феромагнітної фази Nd 2(Fe,Zr) 14B порядку
100-320 нм.
