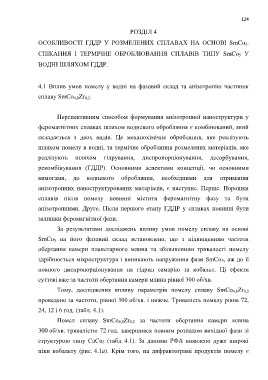

Page 124 - Дисертація_Борух

124

РОЗДІЛ 4

ОСОБЛИВОСТІ ГДДР У РОЗМЕЛЕНИХ СПЛАВАХ НА ОСНОВІ SmCo 5.

СПІКАННЯ І ТЕРМІЧНЕ ОБРОБЛЮВАННЯ СПЛАВІВ ТИПУ SmCo 5 У

ВОДНІ ШЛЯХОМ ГДДР.

4.1 Вплив умов помелу у водні на фазовий склад та анізотропію частинок

сплаву SmCo 4,8Zr 0,2.

Перспективним способом формування анізотропної наноструктури у

феромагнітних сплавах шляхом водневого обробляння є комбінований, який

складається з двох видів. Це механохімічне обробляння, яке реалізують

шляхом помелу в водні, та термічне обробляння розмелених матеріалів, яке

реалізують шляхом гідрування, диспропорціонування, десорбування,

рекомбінування (ГДДР). Основними аспектами концепції, чи основними
вимогами, до водневого обробляння, необхідними для отримання

анізотропних наноструктурованих матеріалів, є наступне. Перше. Порошки

сплавів після помелу повинні містити феромагнітну фазу та бути

анізотропними. Друге. Після першого етапу ГДДР у сплавах повинні бути

залишки феромагнітної фази.
За результатами досліджень впливу умов помелу сплаву на основі

SmCo 5 на його фазовий склад встановлено, що з підвищенням частоти

обертання камери планетарного млина та збільшенням тривалості помелу

здрібнюється мікроструктура і виникають напруження фази SmCo 5, аж до її

повного диспропорціонування на гідрид самарію та кобальт. Ці ефекти
суттєві вже за частоти обертання камери млина рівної 300 об/хв.

Тому, дослідження впливу параметрів помелу сплаву SmCo 4,8Zr 0,2

проведено за частоти, рівної 300 об/хв. і нижче. Тривалість помелу рівна 72,

24, 12 і 6 год. (табл. 4.1).

Помел сплаву SmCo 4,8Zr 0,2 за частоти обертання камери млина
300 об/хв. тривалістю 72 год. завершився повним розпадом вихідної фази зі

структурою типу CaCu 5 (табл. 4.1). За даними РФА виявлено дуже широкі

піки кобальту (рис. 4.1а). Крім того, на дифрактограмі продуктів помелу є
