Page 128 - Дисертація_Борух

128

Зі зменшенням тривалості помелу до 12 год. (частота 200 об/хв.)

зменшуються механічні напруження фази зі структурою типу CaCu 5

(табл. 4.1, рис. 4.5 а). Крім основної фази виявлено кілька неідентифікованих
піків. Частинки отриманого порошку анізотропні і текстуруються в

магнітному полі (рис. 4.5 б). На дифрактограмі, знятій з орієнтованого в

магнітному полі порошку, крім фази зі структурою типу CaCu 5, виявлено

низько інтенсивні піки. Вони, ймовірно, належать фазі Sm 5Co 19.
5213
3500
 14000 5213txt
 SmCo 002
5
  SmCo
3000  - Sm (Co,Zr) 12000 5
 2 7
 ?
10000
2500  
I, abs.    I, abs. 8000

2000
6000
4000
1500  
 
2000
1000
40 60 80 100 120 140 40 60 80 100 120
2FeK
 2FeK

а б

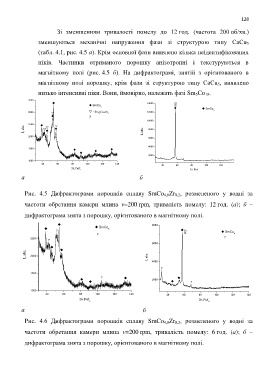

Рис. 4.5 Дифрактограми порошків сплаву SmCo 4,8Zr 0,2, розмеленого у водні за

частоти обретання камери млина ν=200 rpm, тривалість помелу: 12 год. (a); б –

дифрактограма знята з порошку, орієнтованого в магнітному полі.
3000 5215 5215tt
 8000
  SmCo 5
?  002  SmCo
? 5
2500 ?
?
6000
 
I, abs. 2000 I, abs.
4000
?
1500
?  
 2000
  ?
1000
40 60 80 100 120 140 40 60 80 100 120 140
2FeK 2FeK
 
а б

Рис. 4.6 Дифрактограми порошків сплаву SmCo 4,8Zr 0,2, розмеленого у водні за

частоти обретання камери млина ν=200 rpm, тривалість помелу: 6 год. (a); б –

дифрактограма знята з порошку, орієнтованого в магнітному полі.
