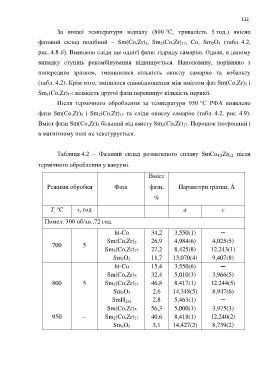

Page 132 - Дисертація_Борух

132

За вищої температури відпалу (800 °С, тривалість 5 год.) якісно

фазовий склад подібний – Sm(Co,Zr) 5, Sm 2(Co,Zr) 17, Co, Sm 2O 3 (табл. 4.2,

рис. 4.8 б). Виявлено сліди ще однієї фази: гідриду самарію. Однак, в даному
випадку ступінь рекомбінування підвищується. Наполовину, порівняно з

попереднім зразком, зменшилася кількість окислу самарію та кобальту

(табл. 4.2). Крім того, змінилося співвідношення між вмістом фаз Sm(Co,Zr) 5 і

Sm 2(Co,Zr) 17: кількість другої фази перевищує кількість першої.

Після термічного оброблення за температури 950 °С РФА виявлено
фази Sm(Co,Zr) 5 і Sm 2(Co,Zr) 17 та сліди окислу самарію (табл. 4.2, рис. 4.9).

Вміст фази Sm(Co,Zr) 5 більший від вмісту Sm 2(Co,Zr) 17. Порошок ізотропний і

в магнітному полі не текстурується.

Таблиця 4.2 – Фазовий склад розмеленого сплаву SmCo 4,8Zr 0,2 після

термічного оброблення у вакуумі.

Вміст

Режими обробки Фаза фази, Параметри гратки, Å

%

Т , °C τ, год а с

Помел: 300 об/хв.,72 год.

ht-Co 34,2 3,550(1) ─

Sm(Co,Zr) 5 26,9 4,984(6) 4,025(5)
700 5
Sm 2(Co,Zr) 17 27,2 8,425(8) 12,243(1)
Sm 2O 3 11,7 13,070(4) 9,407(8)

ht-Co 15,4 3,550(6) ─
Sm(Co,Zr) 5 32,4 5,010(3) 3,966(5)
800 5 Sm 2(Co,Zr) 17 46,8 8,417(1) 12,244(5)

Sm 2O 3 2,6 14,348(5) 8,947(6)
SmH 2±x 2,8 5,463(1) ─
Sm(Co,Zr) 5 56,3 5,000(1) 3,975(3)

950 – Sm 2(Co,Zr) 17 40,6 8,418(1) 12,240(2)
Sm 2O 3 3,1 14,427(2) 8,739(2)
