Page 135 - Дисертація_Борух

5211
135
  SmCo 5211tt
10000  ht-Co 5 
*-Sm Co 22240 002  SmCo 5
2 17  ht-Co
Sm O
8000 2 3 22220 *-Sm Co
? I, abs. 111 Sm O 17
2
I, abs. 6000    4000  2 3
  3000  001
4000 101 
*
? ? * * * * * 2000   *


2000 *    *              * * * *      *           
*
1000
40 60 80 100 120 140
2FeK а 20 40 60 80 100 120 140
 б
2FeK


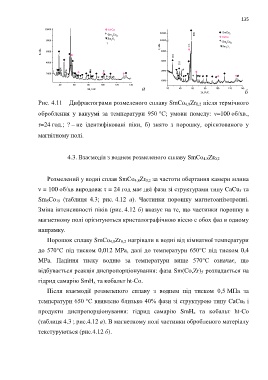

Рис. 4.11 – Дифрактограми розмеленого сплаву SmCo 4,8Zr 0,2 після термічного
оброблення у вакуумі за температури 950 °С; умови помелу: ν=100 об/хв.,

τ=24 год.; ? – не ідентифіковані піки, б) знято з порошку, орієнтованого у
магнітному полі.

4.3. Взаємодія з воднем розмеленого сплаву SmCo 4.8Zr 0,2

Розмелений у водні сплав SmCo 4,8Zr 0,2 за частоти обертання камери млина
ν = 100 об/хв впродовж τ = 24 год має дві фази зі структурами типу CaCu 5 та

Sm 5Co 19 (таблиця 4.3; рис. 4.12 а). Частинки порошку магнетоанізотропні.

Зміна інтенсивності піків (рис. 4.12 б) вказує на те, що частинки порошку в

магнетному полі орієнтуються кристалографічною віссю с обох фаз в одному

напрямку.

Порошок сплаву SmCo 4,8Zr 0,2 нагрівали в водні від кімнатної температури
до 570°С під тиском 0,012 MPa, далі до температури 650°С під тиском 0,4

MPa. Падіння тиску водню за температури вище 570°С означає, що

відбувається реакція диспропорціонування: фаза Sm(Co,Zr) 5 розпадається на

гідрид самарію SmH x та кобальт ht-Co.

Після взаємодії розмеленого сплаву з воднем під тиском 0,5 МПа за
температури 650 °С виявлено близько 40% фази зі структурою типу CaCu 5 і

продукти диспропорціонування: гідрид самарію SmH x та кобальт ht-Co

(таблиця 4.3 ; рис.4.12 а). В магнетному полі частинки обробленого матеріалу

текстуруються (рис.4.12 б).
