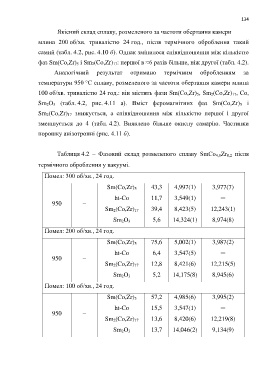

Page 134 - Дисертація_Борух

134

Якісний склад сплаву, розмеленого за частоти обертання камери

млина 200 об/хв. тривалістю 24 год., після термічного оброблення такий

самий (табл. 4.2, рис. 4.10 б). Однак змінилося співвідношення між кількістю
фаз Sm(Co,Zr) 5 і Sm 2(Co,Zr) 17: першої в ≈6 разів більше, ніж другої (табл. 4.2).

Аналогічний результат отримано термічним обробленням за

температури 950 °С сплаву, розмеленого за частоти обертання камери млина

100 об/хв. тривалістю 24 год.: він містить фази Sm(Co,Zr) 5, Sm 2(Co,Zr) 17, Co,

Sm 2O 3 (табл. 4.2, рис. 4.11 а). Вміст феромагнітних фаз Sm(Co,Zr) 5 і
Sm 2(Co,Zr) 17 знижується, а співвідношення між кількістю першої і другої

зменшується до 4 (табл. 4.2). Виявлено більше окислу самарію. Частинки

порошку анізотропні (рис. 4.11 б).

Таблиця 4.2 – Фазовий склад розмеленого сплаву SmCo 4,8Zr 0,2 після

термічного оброблення у вакуумі.

Помел: 300 об/хв., 24 год.

Sm(Co,Zr) 5 43,3 4,997(1) 3,977(7)

ht-Co 11,7 3,549(1) ─
950 –
Sm 2(Co,Zr) 17 39,4 8,423(5) 12,243(1)

Sm 2O 3 5,6 14,324(1) 8,974(8)

Помел: 200 об/хв., 24 год.

Sm(Co,Zr) 5 75,6 5,002(1) 3,987(2)

ht-Co 6,4 3,547(5) ─
950 –
Sm 2(Co,Zr) 17 12,8 8,421(6) 12,215(5)

Sm 2O 3 5,2 14,175(8) 8,945(6)

Помел: 100 об/хв., 24 год.

Sm(Co,Zr) 5 57,2 4,985(6) 3,995(2)

ht-Co 15,5 3,547(1) ─
950 –
Sm 2(Co,Zr) 17 13,6 8,420(6) 12,219(8)

Sm 2O 3 13,7 14,046(2) 9,134(9)
