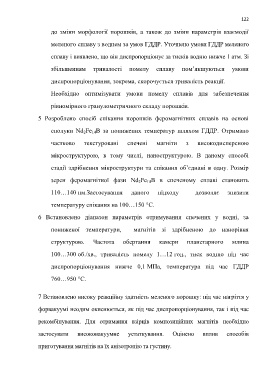

Page 122 - Дисертація_Борух

122

до зміни морфології порошків, а також до зміни параметрів взаємодії

меленого сплаву з воднем за умов ГДДР. Уточнено умови ГДДР меленого

сплаву і виявлено, що він диспропорціонує за тисків водню нижче 1 атм. Зі

збільшенням тривалості помелу сплаву пом’якшуються умови

диспропорціонування, зокрема, скорочується тривалість реакції.

Необхідно оптимізувати умови помелу сплавів для забезпечення

рівномірного гранулометричного складу порошків.

5 Розроблено спосіб спікання порошків феромагнітних сплавів на основі

сполуки Nd 2Fe 14B за понижених температур шляхом ГДДР. Отримано

частково текстуровані спечені магніти з високодисперсною

мікроструктурою, в тому числі, наноструктурою. В даному способі

стадії здрібнення мікроструктури та спікання об’єднані в одну. Розмір

зерен феромагнітної фази Nd 2Fe 14B в спеченому сплаві становить

110…140 нм.Застосування даного підходу дозволяє знизити

температуру спікання на 100…150 °С.

6 Встановлено діапазон параметрів отримування спечених у водні, за

пониженої температури, магнітів зі здрібненою до нанорівня

структурою. Частота обертання камери планетарного млина

100…300 об./хв., тривалість помелу 1…12 год., тиск водню під час

диспропорціонування нижче 0,1 МПа, температура під час ГДДР

760…950 °С.

7 Встановлено високу реакційну здатність меленого порошку: під час нагріття у

форвакуумі неодим окиснюється, як під час диспропорціонування, так і під час

рекомбінування. Для отримання взірців композиційних магнітів необхідно

застосувати високовакуумне устаткування. Оцінено вплив способів

приготування магнітів на їх анізотропію та густину.
