Page 121 - Дисертація_Борух
P. 121

121

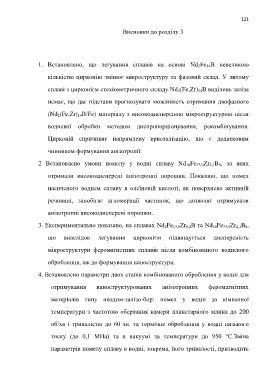

                                                        Висновки до розділу 3





                  1.  Встановлено,  що  легування  сплавів  на  основі  Nd 2Fe 14B  невеликою

                      кількістю цирконію змінює мікроструктуру та фазовий склад. У литому


                      сплаві з цирконієм стехіометричного складу Nd 2(Fe,Zr) 14B виділень заліза

                      немає, що дає підстави прогнозувати можливість отримання двофазного

                      (Nd 2(Fe,Zr) 14B/Fe) матеріалу з високодисперсною мікроструктурою після


                      водневої  обробки  методом  диспропорціонування,  рекомбінування.

                      Цирконій  спричиняє  напрямлену  кристалізацію,  що  є  додатковим


                      чинником формування анізотропії.

                  2  Встановлено  умови  помелу  у  водні  сплаву  Nd 16Fe 73,9Zr 2,1B 8,  за  яких


                      отримали  високодисперсні  анізотропні  порошки.  Показано,  що  помел

                      насиченого  воднем  сплаву  в  олеїновій  кислоті,  як  поверхнево  активній

                      речовині,  запобігає  агломерації  частинок,  що  дозволяє  отримувати


                      анізотропні високодисперсні порошки.

                  3. Експериментально показано, на сплавах Nd 2Fe 13,8Zr 0,2B та Nd 16Fe 73,9Zr 2,1B 8,


                      що     внаслідок       легування      цирконієм       підвищується        дисперсність

                      мікроструктури  феромагнетних  сплавів  після  комбінованого  водневого


                      оброблення, аж до формування наноструктури.

                  4. Встановлено параметри двох етапів комбінованого оброблення у водні для

                        отримування         наноструктурованих           анізотропних         феромагнітних


                        матеріалів  типу  неодим-залізо-бор:  помел  у  водні  за  кімнатної

                        температури  з частотою обертання  камери  планетарного млина до  200


                        об/хв  і  тривалістю до  60  хв.  та  термічне  оброблення  у  водні  низького

                        тиску  (до  0,1  МПа)  та  в  вакуумі  за  температури  до  950  °С.Зміна


                        параметрів помелу сплаву в водні, зокрема, його тривалості, призводить
   116   117   118   119   120   121   122   123   124   125   126
