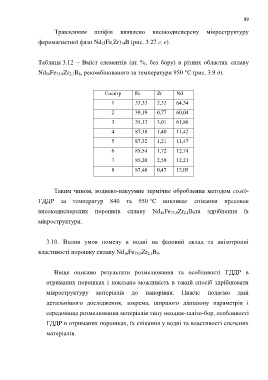

Page 99 - Дисертація_Борух

99

Травленням шліфів виявлено високодисперсну мікроструктуру

феромагнетної фази Nd 2(Fe ,Zr) 14B (рис. 3.27 г, е).

Таблиця 3.12 – Вміст елементів (ат. %, без бору) в різних областях сплаву

Nd 16Fe 73,9Zr 2,1B 8, рекомбінованого за температури 950 °С (рис. 3.9 д).

Спектр Fe Zr Nd

1 33,33 2,32 64,34
2 39,19 0,77 60,04

3 35,13 3,01 61,86

4 87,18 1,40 11,42
5 87,32 1,21 11,47

6 85,54 1,72 12,74

7 85,20 2,59 12,21
8 87,48 0,47 12,05

Таким чином, воднево-вакуумне термічне оброблення методом солід-

ГДДР за температур 840 та 950 °С викликає спікання пресовок

високодисперсних порошків сплаву Nd 16Fe 73,9Zr 2,1B 8та здрібнення їх
мікроструктури.

3.10. Вплив умов помелу в водні на фазовий склад та анізотропні

властивості порошку сплаву Nd 16Fe 73,9Zr 2,1B 8.

Вище описано результати розмелювання та особливості ГДДР в

отриманих порошках і показано можливість в такий спосіб здрібнювати

мікроструктуру матеріалів до нанорівня. Нижче подаємо дані

детальнішого дослідження, зокрема, ширшого діапазону параметрів і

середовища розмелювання матеріалів типу неодим-залізо-бор, особливості
ГДДР в отриманих порошках, їх спікання у водні та властивості спечених

матеріалів.
