Page 94 - Дисертація_Борух
P. 94
94
Для отримання оптимального вихідного стану сплаву Nd 16Fe 73,9Zr 2,1B 8
перед воднево-вакуумною обробкою методом ГДДР після виплавляння його
мололи у планетарному млині в середовищі водню. Основною метою такої
обробки було отримання високодисперсного порошку з анізотропними
частинками. При цьому вихідна фаза сплаву Nd 2Fe 14B повинна бути
збережена.
РФА встановлено, що після помелу сплаву Nd 16Fe 73,9Zr 2,1B 8за частоти
обертання камери планетарного млина 200 об/хв протягом 1 год фаза
Nd 2Fe 14B залишається стабільною (рис. 3.23). При цьому в ній виникають
залишкові напруження та здрібнюється зерно, про що свідчить розширення
піків на дифрактограмах.
NZ51
I, в.од. Nd (Fe,Zr) B
14
2
25 30 35 40 45 50 55 60 65 70
2(Fe K )

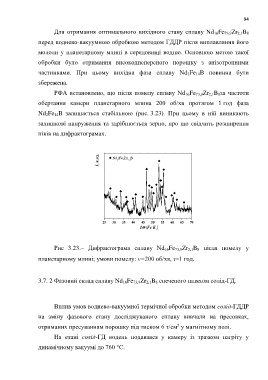

Рис 3.23.– Дифрактограма сплаву Nd 16Fe 73,9Zr 2,1B 8 після помелу у
планетарному млині; умови помелу: ν=200 об/хв, τ=1 год.
3.7. 2 Фазовий склад сплаву Nd 16Fe 73,9Zr 2,1B 8 спеченого шляхом солід-ГД.
Вплив умов воднево-вакуумної термічної обробки методом солід-ГДДР
на зміну фазового стану досліджуваного сплаву вивчали на пресовках,
2
отриманих пресуванням порошку під тиском 6 т/см у магнітному полі.
На етапі солід-ГД водень подавався у камеру із зразком нагріту у
динамічному вакуумі до 760 °С.
