Page 53 - НАЦІОНАЛЬНА АКАДЕМІЯ НАУК УКРАЇНИ

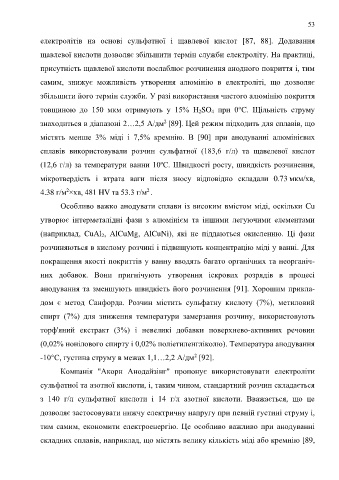

53

електролітів на основі сульфатної і щавлевої кислот [87, 88]. Додавання

щавлевої кислоти дозволяє збільшити термін служби електроліту. На практиці,

присутність щавлевої кислоти послаблює розчинення анодного покриття і, тим

самим, знижує можливість утворення алюмінію в електроліті, що дозволяє

збільшити його термін служби. У разі використання чистого алюмінію покриття

товщиною до 150 мкм отримують у 15% H 2SO 4 при 0°C. Щільність струму

2
знаходиться в діапазоні 2…2,5 А/дм [89]. Цей режим підходить для сплавів, що
містять менше 3% міді і 7,5% кремнію. В [90] при анодуванні алюмінієвих

сплавів використовували розчин сульфатної (183,6 г/л) та щавелевої кислот

(12,6 г/л) за температури ванни 10ºС. Швидкості росту, швидкість розчинення,

мікротвердість і втрата ваги після зносу відповідно складали 0.73 мкм/хв,

2
4.38 г/м ×хв, 481 HV та 53.3 г/м .
2
Особливо важко анодувати сплави із високим вмістом міді, оскільки Cu

утворює інтерметалідні фази з алюмінієм та іншими легуючими елементами

(наприклад, CuAl 2, AlCuMg, AlCuNi), які не піддаються окисленню. Ці фази

розчиняються в кислому розчині і підвищують концентрацію міді у ванні. Для

покращення якості покриттів у ванну вводять багато органічних та неорганіч-

них добавок. Вони пригнічують утворення іскрових розрядів в процесі

анодування та зменшують швидкість його розчинення [91]. Хорошим прикла-

дом є метод Санфорда. Розчин містить сульфатну кислоту (7%), метиловий

спирт (7%) для зниження температури замерзання розчину, використовують

торф'яний екстракт (3%) і невеликі добавки поверхнево-активних речовин

(0,02% нонілового спирту і 0,02% поліетиленгліколю). Температура анодування

-10°C, густина струму в межах 1,1…2,2 А/дм [92].
2
Компанія "Акорн Анодайзінг" пропонує використовувати електроліти

сульфатної та азотної кислоти, і, таким чином, стандартний розчин складається

з 140 г/л сульфатної кислоти і 14 г/л азотної кислоти. Вважається, що це

дозволяє застосовувати нижчу електричну напругу при певній густині струму і,
тим самим, економити електроенергію. Це особливо важливо при анодуванні

складних сплавів, наприклад, що містять велику кількість міді або кремнію [89,
