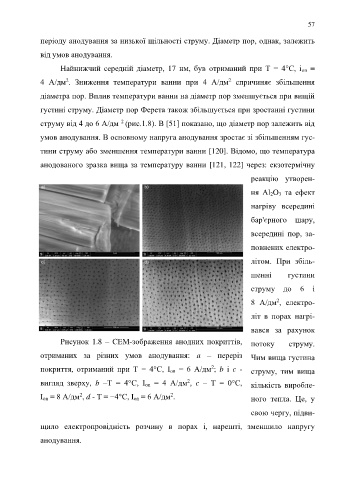

Page 57 - НАЦІОНАЛЬНА АКАДЕМІЯ НАУК УКРАЇНИ

57

періоду анодування за низької щільності струму. Діаметр пор, однак, залежить

від умов анодування.

Найнижчий середній діаметр, 17 нм, був отриманий при T = 4°C, і оn =

2
2
4 A/дм . Зниження температури ванни при 4 А/дм спричиняє збільшення
діаметра пор. Вплив температури ванни на діаметр пор зменшується при вищій

густині струму. Діаметр пор Ферета також збільшується при зростанні густини

2
струму від 4 до 6 A/дм (рис.1.8). В [51] показано, що діаметр пор залежить від
умов анодування. В основному напруга анодування зростає зі збільшенням гус-

тини струму або зменшення температури ванни [120]. Відомо, що температура

анодованого зразка вища за температуру ванни [121, 122] через: екзотермічну

реакцію утворен-

ня Al 2O 3 та ефект

нагріву всередині

бар'єрного шару,

всередині пор, за-

повнених електро-

літом. При збіль-

шенні густини

струму до 6 і

2
8 А/дм , електро-
літ в порах нагрі-

вався за рахунок

Рисунок 1.8 – СЕМ-зображення анодних покриттів, потоку струму.

отриманих за різних умов анодування: а – переріз Чим вища густина

покриття, отриманий при Т = 4°С, I on = 6 А/дм ; b і c - струму, тим вища
2
2
вигляд зверху, b –T = 4°C, I on = 4 A/дм , c – T = 0°C, кількість виробле-
2
2
I on = 8 A/дм , d - T = −4°C, I оn = 6 А/дм . ного тепла. Це, у
свою чергу, підви-

щило електропровідність розчину в порах і, нарешті, зменшило напругу

анодування.
