Page 54 - НАЦІОНАЛЬНА АКАДЕМІЯ НАУК УКРАЇНИ

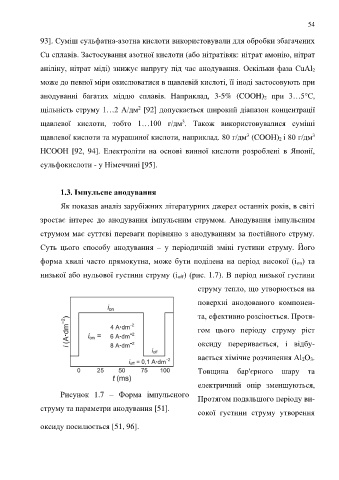

54

93]. Суміш сульфатна-азотна кислоти використовували для обробки збагачених

Cu сплавів. Застосування азотної кислоти (або нітратівяк: нітрат амонію, нітрат

аніліну, нітрат міді) знижує напругу під час анодування. Оскільки фаза CuAl 2

може до певної міри окислюватися в щавлевій кислоті, її іноді застосовують при

анодуванні багатих міддю сплавів. Наприклад, 3-5% (COOH) 2 при 3…5°C,

2
щільність струму 1…2 А/дм [92] допускається широкий діапазон концентрації
3
щавлевої кислоти, тобто 1…100 г/дм . Також використовувалися суміші
3
3
щавлевої кислоти та мурашиної кислоти, наприклад. 80 г/дм (COOH) 2 і 80 г/дм
HCOOH [92, 94]. Електроліти на основі винної кислоти розроблені в Японії,

сульфокислоти - у Німеччині [95].

1.3. Імпульсне анодування

Як показав аналіз зарубіжних літературних джерел останніх років, в світі

зростає інтерес до анодування імпульсним струмом. Анодування імпульсним

струмом має суттєві переваги порівняно з анодуванням за постійного струму.

Суть цього способу анодування – у періодичній зміні густини струму. Його

форма хвилі часто прямокутна, може бути поділена на період високої (і on) та

низької або нульової густини струму (i off) (рис. 1.7). В період низької густини

струму тепло, що утворюється на

поверхні анодованого компонен-

та, ефективно розсіюється. Протя-

гом цього періоду струму ріст

оксиду переривається, і відбу-

вається хімічне розчинення Al 2O 3.

Товщина бар'єрного шару та

електричний опір зменшуються,

Рисунок 1.7 – Форма імпульсного
Протягом подальшого періоду ви-
струму та параметри анодування [51].
сокої густини струму утворення
оксиду посилюється [51, 96].
