Page 46 - НАЦІОНАЛЬНА АКАДЕМІЯ НАУК УКРАЇНИ
P. 46
46
а б

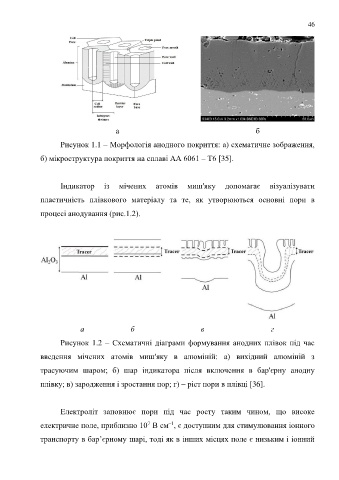

Рисунок 1.1 – Морфологія анодного покриття: а) схематичне зображення,
б) мікроструктура покриття на сплаві АА 6061 – Т6 [35].
Індикатор із мічених атомів миш'яку допомагає візуалізувати
пластичність плівкового матеріалу та те, як утворюються основні пори в
процесі анодування (рис.1.2).
а б в г
Рисунок 1.2 – Схематичні діаграми формування анодних плівок під час
введення мічених атомів миш'яку в алюміній: а) вихідний алюміній з
трасуючим шаром; б) шар індикатора після включення в бар'єрну анодну
плівку; в) зародження і зростання пор; г) – ріст пори в плівці [36].
Електроліт заповнює пори під час росту таким чином, що високе
електричне поле, приблизно 10 В см , є доступним для стимулювання іонного
7
–1
транспорту в бар’єрному шарі, тоді як в інших місцях поле є низьким і іонний
