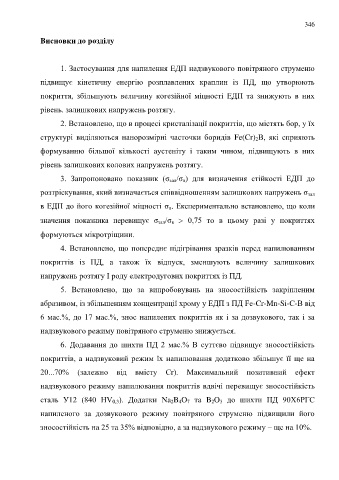

Page 346 - НАЦІОНАЛЬНА АКАДЕМІЯ НАУК УКРАЇНИ

346

Висновки до розділу

1. Застосування для напилення ЕДП надзвукового повітряного струменю

підвищує кінетичну енергію розплавлених краплин із ПД, що утворюють

покриття, збільшують величину когезійної міцності ЕДП та знижують в них

рівень. залишкових напружень розтягу.

2. Встановлено, що в процесі кристалізації покриттів, що містять бор, у їх

структурі виділяються нанорозмірні часточки боридів Fe(Cr) 2В, які сприяють

формуванню більшої кількості аустеніту і таким чином, підвищують в них

рівень залишкових колових напружень розтягу.

3. Запропоновано показник (σ зал/σ в) для визначення стійкості ЕДП до

розтріскування, який визначається співвідношенням залишкових напружень σ зал

в ЕДП до його когезійної міцності σ в. Експериментально встановлено, що коли

значення показника перевищує σ зал/σ в  0,75 то в цьому разі у покриттях

формуються мікротріщини.

4. Встановлено, що попереднє підігрівання зразків перед напилюванням

покриттів із ПД, а також їх відпуск, зменшують величину залишкових

напружень розтягу І роду електродугових покриттях із ПД.
5. Встановлено, що за випробовувань на зносостійкість закріпленим

абразивом, із збільшенням концентрації хрому у ЕДП з ПД Fe-Cr-Mn-Si-C-B від
6 мас.%, до 17 мас.%, знос напилених покриттів як і за дозвукового, так і за

надзвукового режиму повітряного струменю знижується.

6. Додавання до шихти ПД 2 мас.% B суттєво підвищує зносостійкість

покриттів, а надзвуковий режим їх напилювання додатково збільшує її ще на

20...70% (залежно від вмісту Cr). Максимальний позитивний ефект

надзвукового режиму напилювання покриттів вдвічі перевищує зносостійкість

сталь У12 (840 HV 0,3). Додатки Na 2B 4O 7 та B 2O 3 до шихти ПД 90Х6РГС

напиленого за дозвукового режиму повітряного струменю підвищили його

зносостійкість на 25 та 35% відповідно, а за надзвукового режиму – ще на 10%.
