Page 347 - НАЦІОНАЛЬНА АКАДЕМІЯ НАУК УКРАЇНИ
P. 347
347

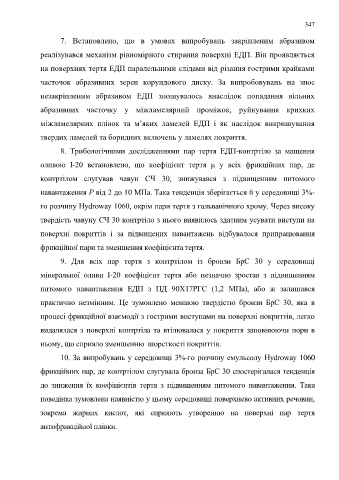

7. Встановлено, що в умовах випробувань закріпленим абразивом
реалізувався механізм рівномірного стирання поверхні ЕДП. Він проявляється
на поверхнях тертя ЕДП паралельними слідами від різання гострими крайками
часточок абразивних зерен корундового диску. За випробовувань на знос
незакріпленим абразивом ЕДП зношувалось внаслідок попадання вільних
абразивних часточку у міжламелярний проміжок, руйнування крихких
міжламелярних плівок та м’яких ламелей ЕДП і як наслідок викришування
твердих ламелей та боридних включень у ламелях покриття.
8. Трибологічними дослідженнями пар тертя ЕДП-контртіло за мащення
оливою І-20 встановлено, що коефіцієнт тертя μ у всіх фрикційних пар, де
контртілом слугував чавун СЧ 30, знижувався з підвищенням питомого
навантаження Р від 2 до 10 МПа. Така тенденція зберігається й у середовищі 3%-
го розчину Hydroway 1060, окрім пари тертя з гальванічного хрому. Через високу
твердість чавуну СЧ 30 контртіло з нього виявилось здатним усувати виступи на
поверхні покриттів і за підвищених навантажень відбувалося припрацювання
фрикційної пари та зменшення коефіцієнта тертя.
9. Для всіх пар тертя з контртілом із бронзи БрС 30 у середовищі
мінеральної оливи І-20 коефіцієнт тертя або незначно зростав з підвищенням
питомого навантаження ЕДП з ПД 90Х17РГС (1,2 МПа), або ж залишався
практично незмінним. Це зумовлено меншою твердістю бронзи БрС 30, яка в
процесі фрикційної взаємодії з гострими виступами на поверхні покриттів, легко
видалялася з поверхні контртіла та втілювалася у покриття заповнюючи пори в
ньому, що сприяло зменшенню шорсткості покриттів.
10. За випробувань у середовищі 3%-го розчину емульсолу Hydroway 1060
фрикційних пар, де контртілом слугувала бронза БрС 30 спостерігалася тенденція
до зниження їх коефіцієнтів тертя з підвищенням питомого навантаження. Така
поведінка зумовлена наявністю у цьому середовищі поверхнево активних речовин,
зокрема жирних кислот, які сприяють утворенню на поверхні пар тертя
антифрикційної плівки.
