Page 154 - НАЦІОНАЛЬНА АКАДЕМІЯ НАУК УКРАЇНИ

154

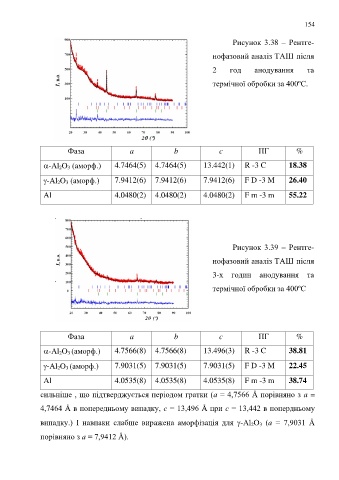

Рисунок 3.38 – Рентге-

нофазовий аналіз ТАШ після

2 год анодування та

термічної обробки за 400ºС.

Фаза a b c ПГ %

-Al 2O 3 (аморф.) 4.7464(5) 4.7464(5) 13.442(1) R -3 C 18.38

-Al 2O 3 (аморф.) 7.9412(6) 7.9412(6) 7.9412(6) F D -3 M 26.40

Al 4.0480(2) 4.0480(2) 4.0480(2) F m -3 m 55.22

Рисунок 3.39 – Рентге-

нофазовий аналіз ТАШ після

3-х годин анодування та

термічної обробки за 400ºС

Фаза a b c ПГ %

-Al 2O 3 (аморф.) 4.7566(8) 4.7566(8) 13.496(3) R -3 C 38.81

-Al 2O 3 (аморф.) 7.9031(5) 7.9031(5) 7.9031(5) F D -3 M 22.45

Al 4.0535(8) 4.0535(8) 4.0535(8) F m -3 m 38.74

сильніше , що підтверджується періодом гратки (а = 4,7566 Å порівняно з а =
4,7464 Å в попередньому випадку, с = 13,496 Å при с = 13,442 в попердньому

випадку.) І навпаки слабше виражена аморфізація для -Al 2O 3 (а = 7,9031 Å

порівняно з а = 7,9412 Å).
