Page 152 - НАЦІОНАЛЬНА АКАДЕМІЯ НАУК УКРАЇНИ

152

Для підвищення фізико-механічних характеристик ТАШ проведено їх

комплексну обробку. Вона передбачає термічну обробку за температури

0
300-400 С для підвищення його твердості з наступним кип’ятінням у
дистильованій воді для гідратації поверхневого анодного шару (рис. 3.36).

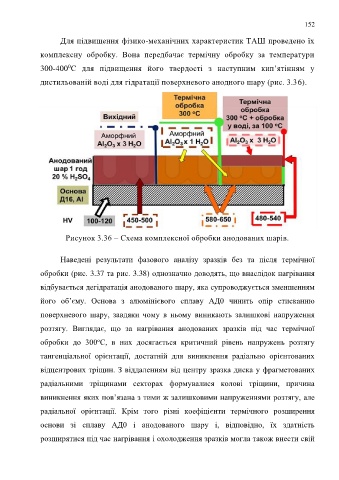

Рисунок 3.36 – Схема комплексної обробки анодованих шарів.

Наведені результати фазового аналізу зразків без та після термічної

обробки (рис. 3.37 та рис. 3.38) однозначно доводять, що внаслідок нагрівання

відбувається дегідратація анодованого шару, яка супроводжується зменшенням

його об’єму. Основа з алюмінієвого сплаву АД0 чинить опір стисканню

поверхневого шару, завдяки чому в ньому виникають залишкові напруження

розтягу. Виглядає, що за нагрівання анодованих зразків під час термічної

обробки до 300 С, в них досягається критичний рівень напружень розтягу
о
тангенціальної орієнтації, достатній для виникнення радіально орієнтованих

відцентрових тріщин. З віддаленням від центру зразка диска у фрагметованих

радіальними тріщинами секторах формувалися колові тріщини, причина

виникнення яких пов’язана з тими ж залишковими напруженнями розтягу, але

радіальної орієнтації. Крім того різні коефіцієнти термічного розширення

основи зі сплаву АД0 і анодованого шару і, відповідно, їх здатність

розширятися під час нагрівання і охолодження зразків могла також внести свій
