Page 149 - НАЦІОНАЛЬНА АКАДЕМІЯ НАУК УКРАЇНИ

149

3.7 Вплив комплексної обробки (термічна обробка + кип’ятіння у

воді) на фазовий склад та мікротвердість анодованого шару

Встановлено, що термічна обробка за температури 300-400ºС

спричиняє дегідратацію ТАШ, що підвищує його мікротвердість на 60%

(рис. 3.32, рис. 3.33), а абразивну зносостійкість до 50…100 % (рис. 3.34).

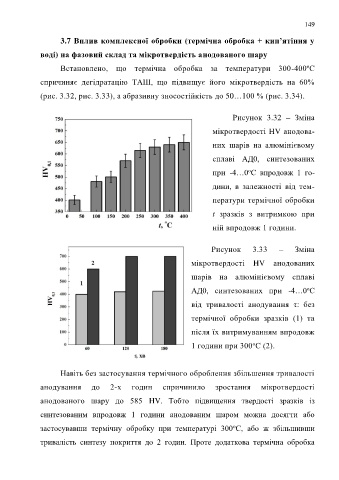

Рисунок 3.32 – Зміна

мікротвердості HV анодова-

них шарів на алюмінієвому

сплаві АД0, синтезованих

о
при -4…0 С впродовж 1 го-
дини, в залежності від тем-

ператури термічної обробки

t зразків з витримкою при

ній впродовж 1 години.

Рисунок 3.33 – Зміна

мікротвердості HV анодованих

шарів на алюмінієвому сплаві

о
АД0, синтезованих при -4…0 С
від тривалості анодування τ: без

термічної обробки зразків (1) та

після їх витримуванням впродовж

о
1 години при 300 С (2).

Навіть без застосування термічного оброблення збільшення тривалості

анодування до 2-х годин спричинило зростання мікротвердості

анодованого шару до 585 HV. Тобто підвищення твердості зразків із

синтезованим впродовж 1 години анодованим шаром можна досягти або

застосувавши термічну обробку при температурі 300 С, або ж збільшивши
о
тривалість синтезу покриття до 2 годин. Проте додаткова термічна обробка
