Page 157 - НАЦІОНАЛЬНА АКАДЕМІЯ НАУК УКРАЇНИ

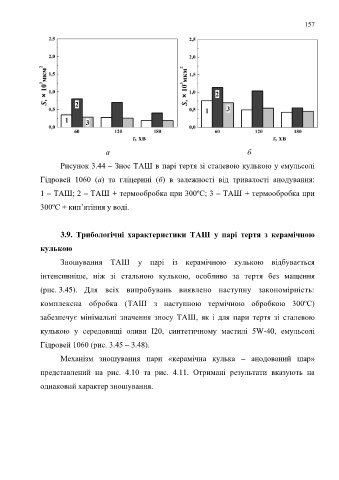

157

а б

Рисунок 3.44 – Знос ТАШ в парі тертя зі сталевою кулькою у емульсолі

Гідровей 1060 (а) та гліцерині (б) в залежності від тривалості анодування:

1 – ТАШ; 2 – ТАШ + термообробка при 300ºС; 3 – ТАШ + термообробка при

300ºС + кип’ятіння у воді.

3.9. Трибологічні характеристики ТАШ у парі тертя з керамічною

кулькою
Зношування ТАШ у парі із керамічною кулькою відбувається

інтенсивніше, ніж зі стальною кулькою, особливо за тертя без мащення
(рис. 3.45). Для всіх випробувань виявлено наступну закономірність:

комплексна обробка (ТАШ з наступною термічною обробкою 300ºС)
забезпечує мінімальні значення зносу ТАШ, як і для пари тертя зі сталевою

кулькою у середовищі оливи І20, синтетичному мастилі 5W-40, емульсолі

Гідровей 1060 (рис. 3.45 – 3.48).

Механізм зношування пари «керамічна кулька – анодований шар»

представлений на рис. 4.10 та рис. 4.11. Отримані результати вказують на

однаковий характер зношування.
