Page 159 - НАЦІОНАЛЬНА АКАДЕМІЯ НАУК УКРАЇНИ

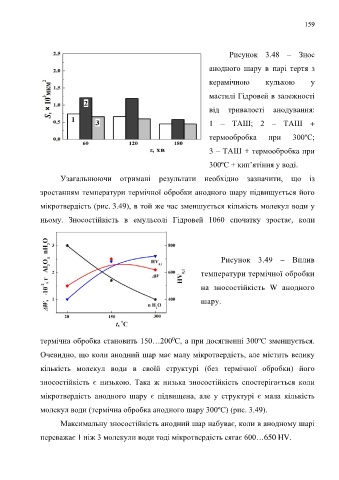

159

Рисунок 3.48 – Знос

анодного шару в парі тертя з

керамічною кулькою у

мастилі Гідровей в залежності

від тривалості анодування:

1 – ТАШ; 2 – ТАШ +

термообробка при 300ºС;

3 – ТАШ + термообробка при

300ºС + кип’ятіння у воді.

Узагальнюючи отримані результати необхідно зазначити, що із

зростанням температури термічної обробки анодного шару підвищується його

мікротвердість (рис. 3.49), в той же час зменшується кількість молекул води у

ньому. Зносостійкість в емульсолі Гідровей 1060 спочатку зростає, коли

Рисунок 3.49 – Вплив

температури термічної обробки

на зносостійкість W анодного

шару.

0
термічна обробка становить 150…200 С, а при досягненні 300ºС зменшується.
Очевидно, що коли анодний шар має малу мікротвердість, але містить велику

кількість молекул води в своїй структурі (без термічної обробки) його

зносостійкість є низькою. Така ж низька зносостійкість спостерігається коли

мікротвердість анодного шару є підвищена, але у структурі є мала кількість

молекул води (термічна обробка анодного шару 300ºС) (рис. 3.49).

Максимальну зносостійкість анодний шар набуває, коли в анодному шарі

переважає 1 ніж 3 молекули води тоді мікротвердість сягає 600…650 HV.
