23

фіксувався за 1М КОН. Згідно результатів картування, встановлено, що
найбільша кількість Са (17,71 ат.%) спостерігалася на поверхні ГА покриття,
сформованого в електроліті, що містив 1М KOH. Для усіх покриттів зафіксовано
більший вміст Ca, ніж P, що вказує на вищу ефективність включення Ca в
поверхневий шар. Товщина ГА покриття, утвореного на титані в електроліті, що
містив 0,5М KOH, становить до 15 мкм. За рахунок збільшення концентрації
КОН товщина покриття зростає до 80–100 мкм. Для титану з ГА покриттям,
сформованим за 1М KOH, Ca і P концентруються у верхній частині. Показано,
що для 1М KOH співвідношення Ca/P становить 1,69 (рис. 18 в), тобто склад ГА
близький до біологічного.

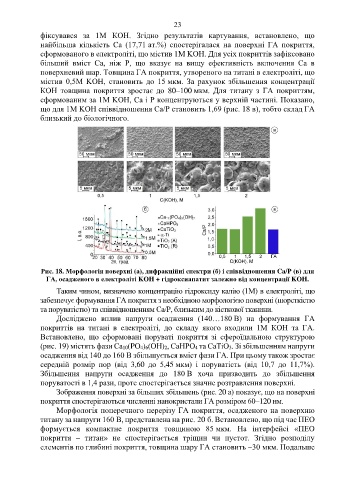

Рис. 18. Морфологія поверхні (а), дифракційні спектри (б) і співвідношення Ca/P (в) для
ГА, осадженого в електроліті KOH + гідроксиапатит залежно від концентрації KOH.

Таким чином, визначено концентрацію гідроксиду калію (1М) в електроліті, що
забезпечує формування ГА покриття з необхідною морфологією поверхні (шорсткістю
та поруватістю) та співвідношенням Са/Р, близьким до кісткової тканини.
Досліджено вплив напруги осадження (140…180 В) на формування ГА
покриттів на титані в електроліті, до складу якого входили 1М КОН та ГА.
Встановлено, що сформовані поруваті покриття зі сфероїдальною структурою
(рис. 19) містять фази Ca10(PO4)6(OH)2, СаНPO4 та СaТіO3. Зі збільшенням напруги
осадження від 140 до 160 В збільшується вміст фази ГА. При цьому також зростає
середній розмір пор (від 3,60 до 5,45 мкм) і поруватість (від 10,7 до 11,7%).
Збільшення напруги осадження до 180 В хоча призводить до збільшення
поруватості в 1,4 рази, проте спостерігається значне розтравлення поверхні.
Зображення поверхні за більших збільшень (рис. 20 а) показує, що на поверхні
покриття спостерігаються численні нанокристали ГА розміром 60–120 нм.
Морфологія поперечного перерізу ГА покриття, осадженого на поверхню
титану за напруги 160 В, представлена на рис. 20 б. Встановлено, що під час ПЕО
формується компактне покриття товщиною 85 мкм. На інтерфейсі «ПЕО
покриття – титан» не спостерігається тріщин чи пустот. Згідно розподілу
елементів по глибині покриття, товщина шару ГА становить ~30 мкм. Подальше
