Page 21 - Реферат_Ткачук

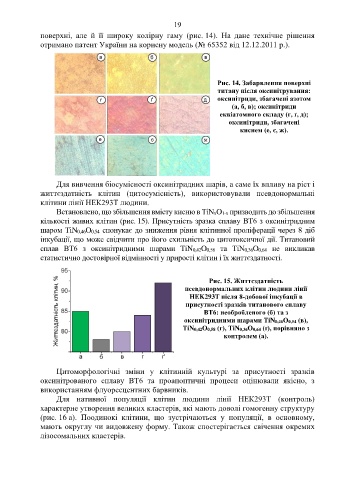

19

поверхні, але й її широку колірну гаму (рис. 14). На дане технічне рішення
отримано патент України на корисну модель (№ 65352 від 12.12.2011 р.).

Рис. 14. Забарвлення поверхні
титану після оксинітрування:
оксинітриди, збагачені азотом
(а, б, в); оксинітриди
еквіатомного складу (г, ґ, д);
оксинітриди, збагачені
киснем (е, є, ж).

Для вивчення біосумісності оксинітридних шарів, а саме їх впливу на ріст і
життєздатність клітин (цитосумісність), використовували псевдонормальні
клітини лінії НЕК293Т людини.
Встановлено, що збільшення вмісту кисню в TiNxO1-x призводить до збільшення
кількості живих клітин (рис. 15). Присутність зразка сплаву ВТ6 з оксинітридним

шаром TiN0,46O0,54 спонукає до зниження рівня клітинної проліферації через 8 діб
інкубації, що може свідчити про його схильність до цитотоксичної дії. Титановий
сплав ВТ6 з оксинітридними шарами TiN0,42O0,58 та TiN0,36O0,64 не викликав
статистично достовірної відмінності у прирості клітин і їх життєздатності.

Рис. 15. Життєздатність
псевдонормальних клітин людини лінії
HEK293T після 8-добової інкубації в
присутності зразків титанового сплаву
ВТ6: необробленого (б) та з
оксинітридними шарами TiN0,46O0,54 (в),
TiN0,42O0,58 (г), TiN0,36O0,64 (ґ), порівняно з
контролем (a).

Цитоморфологічні зміни у клітинній культурі за присутності зразків
оксинітрованого сплаву ВТ6 та проапоптичні процеси оцінювали якісно, з
використанням флуоресцентних барвників.
Для нативної популяції клітин людини лінії НЕК293Т (контроль)
характерне утворення великих кластерів, які мають доволі гомогенну структуру
(рис. 16 a). Поодинокі клітини, що зустрічаються у популяції, в основному,
мають округлу чи видовжену форму. Також спостерігається свічення окремих
лізосомальних кластерів.
